Opgave E.07: Sådan virker et interferometer

>>Vigtig besked til læreren/datavejlederen!

I denne opgave skal du lære princippet i et interferometer at kende. Dertil anvendes en simuleret opstilling af et interferometer, som du skal hente på

[OBS: linkjet er inaktivt - marts 2006]

huey.jpl.nasa.gov/~rdanner/Demo/simford7.htm

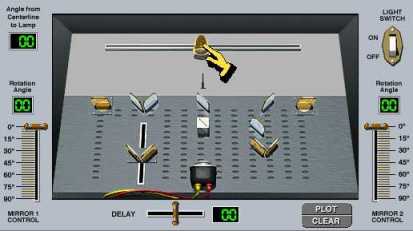

Her ser du et simpelt interferometer:

I stedet for en stjerne bruges en pære - vist ved hånden.

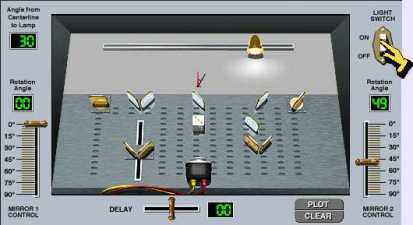

  1. Brug musen til at trække lampen lidt ud til siden og tænd for lyset ved at klikke på "Light switch"

I stedet for at have to adskilte kikkerter som i VLT'en, bruges de to drejelige spejle yderst til højre og til venstre. Disse spejle skal drejes så de begge sender lys fra lampen ind i interferometeret.

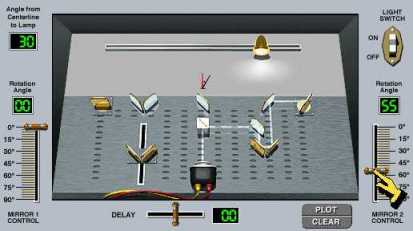

  1. Drej med "Mirror 2 Control" først det højre spejl, indtil du ser en lysstråle gå igennem interferometeret. Det kan være nødvendigt at dreje spejlet i små skridt, se evt. VINK.
    Derpå drejes det venstre spejl, så også det sender lys ind i interferometeret. Se figuren.



Som vist på figuren sendes der nu lys fra både højre og venstre side af interferometeret ind i detektoren, der er den mørke "dims" med to ledninger. Det er detektoren, der registrerer, om der er konstruktiv eller destruktiv interferens mellem de to lysstråler, selve interferensen sker i den firkantede klods ca. midt i interferometeret. Resultatet vises på skærmen nederst til venstre. Ved konstruktiv interferens ses et stribemønster, ved destruktiv interferens ses intet mønster, jf. figur:

Destruktiv interferens

Konstruktiv interferens

  1. For at opnå konstruktiv interferens ændres på forsinkelsen af den venstre lysstråle ved at flytte på knappen "Delay" indtil du ser stribemønsteret, se evt. VINK.
  2. Endelig klikkes på "PLOT". Hermed plottes et punkt i koordinatsystemet nederst til højre, der viser størrelsen af forsinkelsen - enhed ukendt - som funktion af lampens vinkel fra centerlinien.

  1. Gentag pkt. a. - d. for forskellige positioner af lampen, mindst 10 forskellige.

På denne måde har du lavet en graf, der viser sammenhængen mellem lampens vinkel og forsinkelsen for dit interferometer.

Forestil dig, at der nu tændes for en anden lampe, hvis vinkel fra centerlinien ikke er kendt.

  1. Forklar, hvordan grafen kan bruges sammen med interferometeret til at bestemme vinklen til denne lampe.
  2. Overvej, hvordan et interferometer kan bruges til at finde en stjernes position på himlen.

Om interferometeret

  1. Brug interferometerets indretning (se f.eks. figur 3 i denne opgave) til at gøre rede for, hvilken betydning lampens position har for de drejelige spejles vinkler. Forklar fortegnet på forsinkelsen.



Vink

Hvis du har svært ved at komme i gang, så prøv at starte med:

  • "Angle from Centerline to Lamp" = 20
  • Højre "Rotation Angle" = 60
  • Venstre "Rotation Angle" = 71
  • Delay = -07
