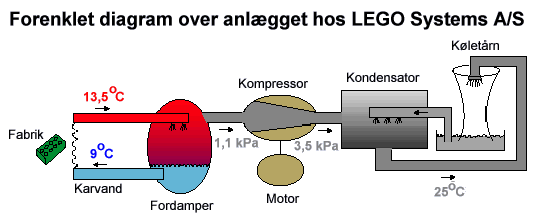

Forenklet diagram over anlægget hos LEGO System A/S. Det „varme" procesvand er 13,5 °C. Det bliver suget gennem en ventil og ind i fordamperen. Her er trykket kun 1,1 kPa. Ved så lavt et tryk er kogepunktet 9 °C. Vandet koger derfor. Og en kompressor sørger for at fjerne vanddampen. Det vand, der ikke er kogt af, er nu afkølet til ca. 9 °C. Det bliver spædet op med en lille smule vand som erstatning for det, der fordampede og pumpes direkte tilbage til formene i fabrikken. Dampen, der kommer ud af kompressoren, her en temperatur på 25 °C og et tryk på 3,5 kPa. Den bliver overbruset med vand i kondensatoren. Herved fortættes dampen, og det varme vand føres til køletårnet, hvor varmen afgives til atmosfæren. |
