I det virtuelle laboratorium på Johns Hopkins University kan man bygge simple broer og andre gitterkonstruktioner med Bridge Designer: www.jhu.edu/virtlab/virtlab.html.

Det giver mulighed for at studere

  • hvorvidt en konstruktion er stabil
  • hvilke led, der udsættes for træk og tryk
  • størrelsen af kræfterne i hvert led

F2: Brokonstruktioner

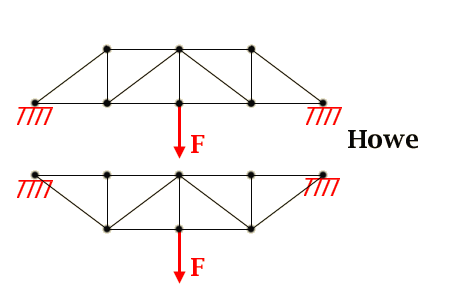

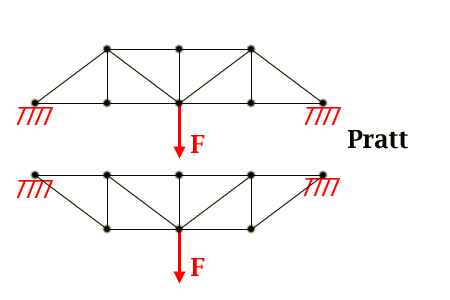

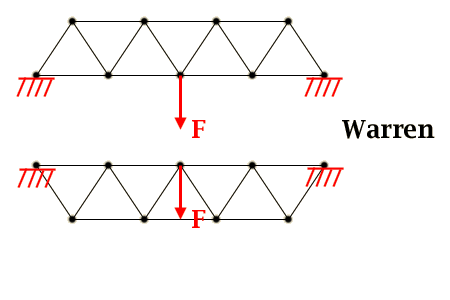

Lav nogle af de viste konstruktioner i Bridge Designer, sørg for at placere hver samling nøjagtigt i et gitterpunkt.

  1. Sammenlign brokonstruktioner, hvor man kører ovenpå gitterkonstruktionen, og hvor man kører "igennem" gitterkonstruktionen. Hvilke fordele og ulemper er der ved de to typer broer?
  2. I de fleste broer bruges konstruktionsdele i forskellige udformninger og materialer. Diskuter hvilke krav, der kan opfyldes ved forskellige
    • materialer - træ, beton, stål, støbejern, kulfiber
    • udformning af tværsnit
    • kompositmaterialer, se opgave C5
